Íhlutir í bílum eru að verða flóknari eftir því sem byggingarefni ökutækja þróast í átt að léttari efnum, strangari víddarkröfum og samþættari samsetningum. Á sama tíma þurfa framleiðendur áreiðanlegar aðferðir til að sannreyna íhluti í gegnum vöruþróun og framleiðslu. Að velja rétta skoðunarbúnaður fyrir bifreiðarer því mikilvægur þáttur í að koma á fót skilvirku víddarskoðunarferli.

Ekki ætti að velja skoðunarbúnað eingöngu út frá stærð íhlutarins. Hann þarf að passa við lögun íhlutarins, skoðunarmarkmið, mæliaðferð, framleiðsluumhverfi og áætlaða skoðunartíðni. Vel skipulögð lausn getur gert skoðun auðveldari, endurtekningarhæfari og betur hentug fyrir framleiðsluferlið.

Byrjaðu með skoðunarmarkmiðinu

Fyrsta skrefið í vali á skoðunarbúnaði fyrir bíla er að skilgreina hvað þarf að skoða.

Mismunandi bílahlutir geta þurft mismunandi skoðunaraðferðir. Sum verkefni beinast fyrst og fremst að staðsetningu holna, en önnur krefjast staðfestingar á útlínum, sniðum, bilum, sléttu eða samsetningarviðmóti.

Til dæmis gæti stimplaður sviga þurft að athuga nokkur mikilvæg göt og viðmiðunarfleti. Stór yfirbyggingarplata gæti þurft ítarlegri skoðun á útlínum og yfirborði. Samsettur íhlutur gæti þurft að staðfesta tengsl milli margra hluta.

Því ætti að ákvarða markmið skoðunar áður en uppbygging innréttingarinnar er endanlega gerð.

Skýr skoðunaráætlun getur hjálpað til við að ákvarða hvaða staðsetningarpunktar, stuðningar, skoðunareiginleikar og mæliviðmót eru í raun nauðsynleg.

Íhugaðu gerð bílaíhluta

Íhluturinn sjálfur hefur mikil áhrif á val á festingu.

Algengar umsóknir eru meðal annars:

• Stimplaðir málmplötuhlutar
• Yfirbyggingarplötur
• Burðarvirki
• Gólfplötur
• Höggturn
• Krossmeðlimir
• Svigar
• Plastíhlutir
• Samsetningaríhlutir
• Stórar líkamsbyggingar

Lítill festing og stór gólfplata geta venjulega ekki notað sömu festingarhugmynd.

Stórir íhlutir geta þurft stífa burðarvirki með mörgum viðmiðunarstöðum, en minni íhlutir geta notið góðs af þéttari uppsetningu. Flóknir íhlutir geta einnig þurft stillanlegar eða færanlegar skoðunareiningar til að veita aðgang að mikilvægum eiginleikum.

Festingin ætti að fylgja rúmfræði og virkniskröfum íhlutsins frekar en að þvinga mismunandi íhluti inn í sömu staðlaða hönnun.

Skilgreindu viðmiðunar- og grunnstefnuna

Áreiðanleg skoðunarferli er háð samræmdri staðsetningu.

Áður en verkfræðingar hanna skoðunarbúnað fyrir bíla þurfa þeir að skilja hvernig íhluturinn er tengdur við hnitakerfi ökutækisins. Viðmiðunarflötur, viðmiðunargöt, staðsetningarpunktar og virkniviðmiðunareiginleikar ættu að vera greindir út frá tiltækum verkfræðilegum gögnum.

Markmiðið er að skapa stöðugt samband milli íhlutarins og skoðunarviðmiðunarkerfisins.

Þetta er sérstaklega mikilvægt fyrir bílahluti sem hafa samskipti við aðra samsetningar. Hlutur getur haft ásættanlegar einstakar stærðir en samt valdið samsetningarvandamálum ef mikilvægir tengifletir hans eru rangt staðsettir.

Því ætti festing að styðja við skoðunarstefnuna sem verkfræði- og gæðateymin skilgreina.

Paraðu festinguna við mæliaðferðina

Mælibúnaðurinn og skoðunaraðferðin ættu einnig að hafa áhrif á val á festingum.

Eftir því hvaða verkefni um ræðir má nota skoðunarbúnað ásamt:

• Handvirkar mælingar
• CMM kerfi
• Sjónræn mælibúnaður
• Rafrænir skynjarar
• Stafræn mælikerfi
• Búnaður til að mæla útlínur
• Sjálfvirk skoðunarkerfi

Fyrir hefðbundið skoðunarferli geta líkamlegar athuganir verið nægjanlegar fyrir tilteknar víddir eða staðsetningar holna.

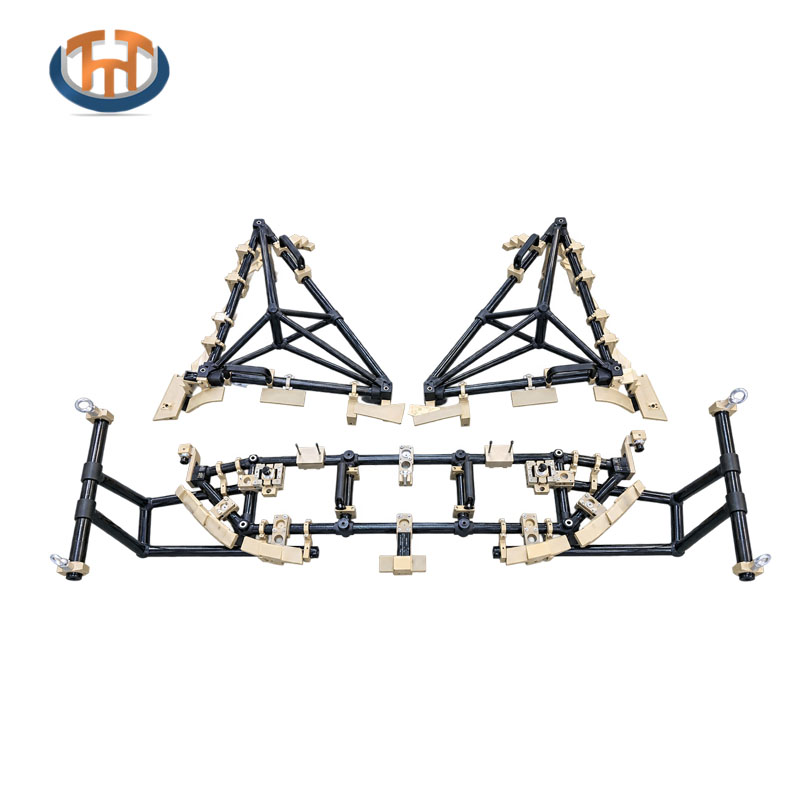

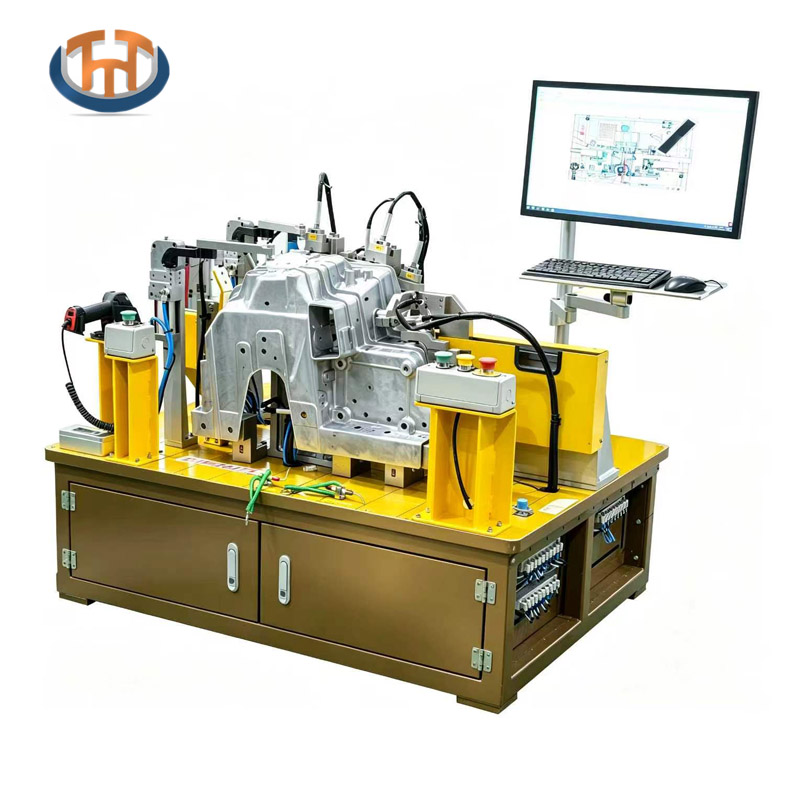

Fyrir flóknari notkun getur rafræn mælitækni veitt viðbótar skoðunarmöguleika. Núverandi vöruúrval TTM inniheldur rafrænar lausnir fyrir útlínuskoðun á bílagólfplötum og íhlutum í höggdeyfisturnum, þar sem staðsetning festinga er sameinuð stafrænni mælingu og gagnasöfnun.

Mikilvægt er að líta á festingarnar og mæliaðferðina sem eitt skoðunarkerfi frekar en tvo alveg óháða þætti.

Hugsaðu um tíðni skoðunar

Nauðsynleg uppsetning festingar getur einnig verið háð því hversu oft skoðun verður framkvæmd.

Festing sem notuð er öðru hvoru við þróun frumgerðar getur haft aðrar kröfur en festing sem notuð er endurtekið í framleiðslulínu.

Til að tryggja tíðar framleiðsluskoðanir gætu rekstraraðilar þurft hraða hleðslu, greiðan aðgang, einfalda staðsetningu hluta og auðskiljanlegar eftirlitsferla.

Fyrir þróunar- eða verkfræðiforrit gæti áherslan frekar verið lögð á sveigjanleika í mælingum og getu til að meta marga eiginleika.

Að skilja hvernig festingin verður notuð hjálpar til við að forðast óþarfa flækjustig og jafnframt að tryggja að mikilvægar skoðunaraðgerðir séu tiltækar.

Íhugaðu aðgengi rekstraraðila

Skoðunarbúnaður ætti að gera rekstraraðilum kleift að vinna skilvirkt.

Ef erfitt er að nálgast staðsetningarpunkta, eftirlitssvæði eða mælieiningar getur skoðun orðið hægari og flóknari. Léleg aðgengi getur einnig aukið líkur á rangri staðsetningu eða mælingu hluta.

Þess vegna ætti hönnun á festingum að taka mið af því hvernig rekstraraðilinn mun:

1. Hlaða íhlutnum
2. Finndu íhlutinn
3. Festið íhlutinn
4. Framkvæma mælingar
5. Fjarlægðu íhlutinn
6. Fara yfir niðurstöður skoðunar

Fyrir stóra bílahluti verður aðgengi enn mikilvægara þar sem rekstraraðilinn gæti þurft að ná til margra svæða í kringum festinguna.

Hagnýtur festing ætti að veita nægilegt aðgengi án þess að skerða stöðugleika íhlutarins.

Íhugaðu skoðun á einstökum hlutum og samsetningum

Önnur mikilvæg ákvörðun er hvort innréttingin muni skoða einstaka íhluti eða samsetta mannvirki.

Skoðunarbúnaður fyrir einn hluta getur einbeitt sér að víddareiginleikum eins stimplaðs, mótaðs eða vélræns íhlutar.

Skoðunarbúnaður fyrir samsetningu hefur annað markmið. Hann gæti þurft að staðfesta tengslin milli nokkurra íhluta eftir samsetningu.

Til dæmis getur samsetningarbúnaður í bílum innihaldið viðmiðunarpunkta, staðsetningar til að athuga bil, virkniholur og aðra skoðunareiginleika. Núverandi festingarvörur TTM ná bæði yfir einstaka íhlutaskoðun og samsetningarskoðunarforrit.

Greina þarf frá þessum mun snemma því hann getur haft veruleg áhrif á uppbyggingu innréttinga og skoðunarferlið.

Áætlun fyrir CMM og víddarstaðfestingu

Fyrir verkefni sem krefjast víddarstaðfestingar á hærra stigi getur eindrægni við CMM skoðun verið mikilvægt atriði.

Festingin getur veitt stöðuga viðmiðun og endurteknar staðsetningaraðstæður á meðan CMM safnar víddargögnum.

Þessi aðferð getur verið sérstaklega gagnleg fyrir stóra bílahluti með mörgum skoðunarstöðum. Vel skipulögð festing getur hjálpað til við að koma á endurteknum viðmiðunarskilyrðum fyrir mælingar og dregið úr óþarfa flutningi.

Birt vinnuflæði TTM fyrir skoðun á festingum felur í sér hönnun, CNC-vinnslu, skoðun á CMM, samsetningu, viðbótar staðfestingu á CMM, virkniskoðun, kaup á innlendum hlutum og afhendingu.

Þetta sýnir hvers vegna framleiðslu skoðunarbúnaðar ætti að teljast verkfræðilegt ferli frekar en einfaldlega smíði málmvirkja.

Íhugaðu framtíðarbreytingar á íhlutnum

Þróunarverkefni í bílaiðnaði geta falið í sér breytingar á verkfræði.

Íhlutur getur breyst við þróun frumgerðar, staðfestingu verkfæra eða undirbúning framleiðslu. Þess vegna getur verið gagnlegt að íhuga hvort ákveðnir festingarþættir þurfi að vera stillanlegir, skiptanlegir eða hannaðir til framtíðarbreytinga.

Ekki þarfnast allir innréttingar sveigjanlegs burðarvirkis. Hins vegar, þegar verkefni er enn í þróun, getur það hjálpað til við að draga úr óþarfa endurhönnunarvinnu síðar meir að ræða hugsanlegar verkfræðilegar breytingar áður en framleiðsla hefst.

Hönnun festingarinnar ætti að endurspegla raunverulegt stig bílaverkefnisins.

Veldu innréttingu út frá heildarskoðunarferlinu

Hægriskoðunarbúnaður fyrir bifreiðarer ekki endilega flóknasta festingin. Það er festingin sem passar við íhlutinn, skoðunarmarkmiðið, mæliaðferðina, kröfur notandans og framleiðsluumhverfið.

Áður en framleiðendur leggja inn pöntun ættu þeir að útbúa viðeigandi verkfræðilegar upplýsingar, þar á meðal 2D teikningar, 3D gögn, skoðunarkröfur, upplýsingar um viðmið, mikilvæga eiginleika og mæliaðferðir.

Framleiðandi innréttinganna getur síðan þróað lausn í kringum raunverulegt skoðunarferlið.

Fyrir bílaframleiðendur getur þessi aðferð hjálpað til við að skapa samræmdari tengingu milli verkfræðilegra krafna og gæðaeftirlits í verksmiðjunni.

Sérsniðnar lausnir fyrir skoðunarbúnað fyrir bíla

Kröfur um skoðun bifreiða eru mjög mismunandi eftir íhlutum. Lausn sem hönnuð er fyrir litla stimplaða festingu getur verið gjörólík þeirri sem krafist er fyrir stóra yfirbyggingu eða rafræna útlínuskoðun.

TTM GROUP býður upp á sérsniðnar lausnir fyrir skoðunar- og prófunarbúnað fyrir bílaiðnaðinn, ásamt suðubúnaði, stimplunarmótum, CNC-vinnslu og sjálfvirkni. Úrval skoðunarbúnaðar þeirra inniheldur lausnir fyrir einstaka hluti, samsetningar, rafræna skoðun og önnur gæðaeftirlitsforrit í bílaiðnaðinum.

Þegar valið erskoðunarbúnaður fyrir bifreiðarMikilvægast er ekki bara festingin sjálf. Fyrst ætti að skilja alla skoðunarkröfuna og síðan ætti að hanna festinguna út frá þeirri kröfu.

Vel skipulagður skoðunarbúnaður getur veitt stöðugan grunn fyrir víddarstaðfestingu, stutt við samræmdar skoðunarferla og hjálpað framleiðendum að stjórna gæðum í allri þróun og framleiðslu á bílavörum.
